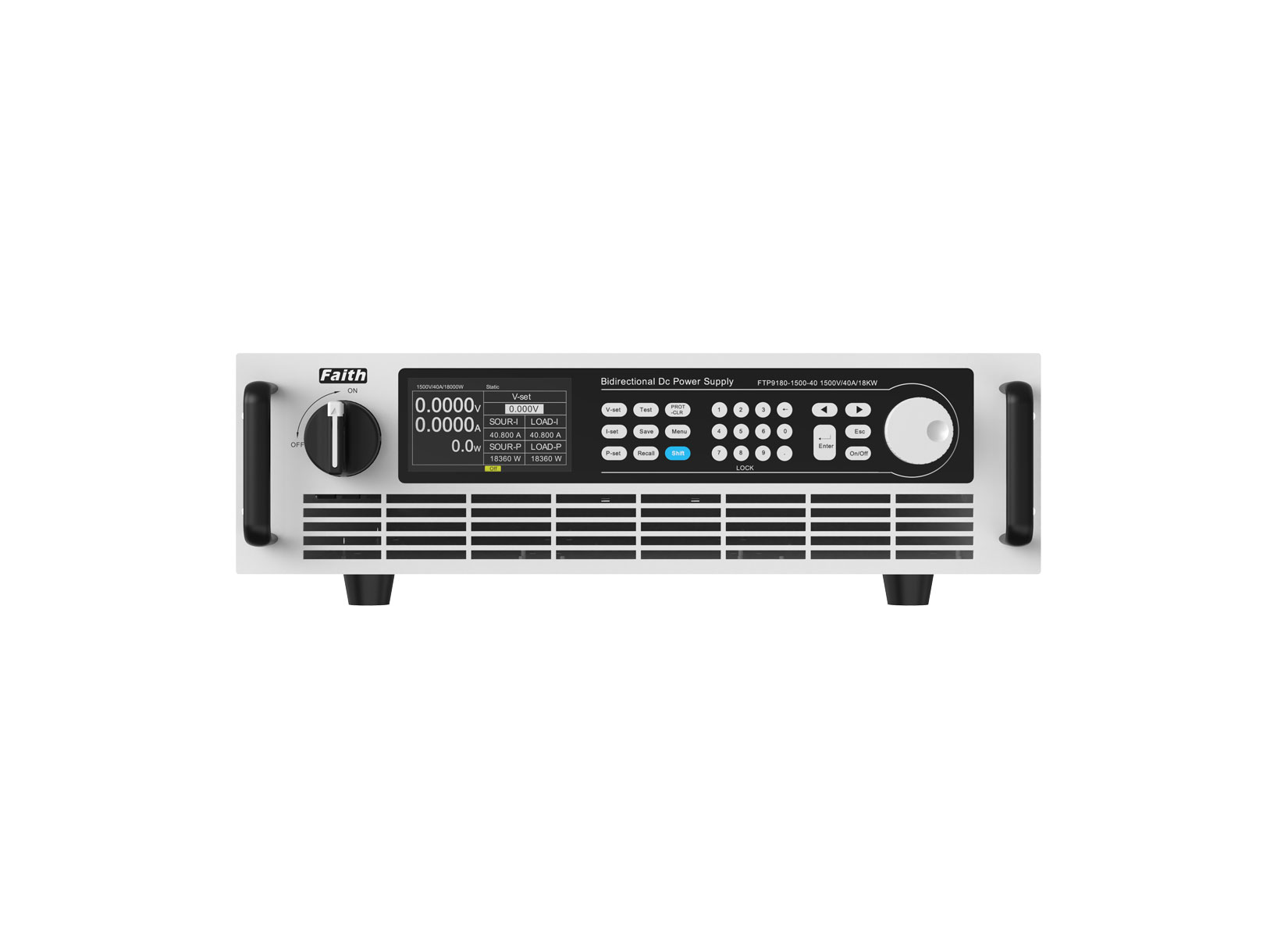

FTP9000系列寬范圍大功率可編程直流電源(5kW~180kW)

電壓:0~2250V
電流:0~6120A
功率:5~180kW

FTP9000系列寬范圍大功率可編程直流電源電壓范圍從80V~2250V,單機電流可達6120A,單機最大功率為180kW。

FTP9000系列具有高功率密度、高功率因數、高效率、寬范圍輸出的特征。寬電流范圍輸出及自動恒功率的加持,可大大增加應用覆蓋范圍。人性化的圖文窗口界面,支持多種語言,給使用者帶來直觀的操作體驗。

FTP9000系列具備LAN/RS485/CAN/GPIB/USB(串口)接口,既支持SCPI協議也支持標準ModBus-RTU協議,再配合內置隔離數/??刂平涌冢瑸橄到y(tǒng)集成應用帶來極大的應用多樣性及便利性。


| 簡述

FTP9000系列寬范圍大功率可編程直流電源電壓范圍從80V~2250V,單機電流可達6120A,單機最大功率為180kW。

FTP9000系列具有高功率密度、高功率因數、高效率、寬范圍輸出的特征。寬電流范圍輸出及自動恒功率的加持,可大大增加應用覆蓋范圍。人性化的圖文窗口界面,支持多種語言,給使用者帶來直觀的操作體驗。

FTP9000系列具備LAN/RS485/CAN/GPIB/USB(串口)接口,既支持SCPI協議也支持標準ModBus-RTU協議,再配合內置隔離數/??刂平涌冢瑸橄到y(tǒng)集成應用帶來極大的應用多樣性及便利性。


特點

  • 單機范圍:

                        電壓:0~2250V

                        電流:0~6120A

                        功率:5~180kW

  • 主從并機可達10臺,擴展功率可達1800kW;

  • 電壓精度:0.02%+0.02%F.S.;

  • 電流精度:0.1%+0.1%F.S.

  • 電壓、電流采樣率500kHz,分辨率16Bits;

  • 恒壓、恒流及自動恒功率模式;

  • 整機效率高于93%;

  • PFC控制功能,功率因數0.99;

  • 高功率密度,3U/15kW;

  • 線損自動補償;

  • 電壓、電流優先功能;

  • 電壓、電流斜率可設置;

  • 電壓輸出緩升、緩降功能;

  • 序列功能可達100步,序列文件支持鏈接;

  • 高壓隔離的,數字/模擬復合信號監測控制端口(選配);

  • 具備光伏電池陣列模擬功能(選配);

  • 通信接口標配LAN、USB(串口),選配RS485、CAN或GPIB;

  • 通訊協議支持SCPI與ModBus;

  • 提供通訊編程手冊、SDK開發包以及演示上位機軟件;

  • TFT彩色液晶顯示屏,中英文菜單界面;

  • 過壓、過流、過功率、過溫、欠壓、反接等全方位保護功能。



應用領域

  • 電力電子實驗室的多規格靈活應用

  • 燃料電池、動力電池、鉛蓄電池、超級電容測試

  • 車載、機載、艦載電子設備的供電環境仿真

  • 直流充電機、充電樁設計和測試系統集成

  • 服務器電源、UPS、逆變器設計和測試

  • 太陽能、風能、儲能領域設計和測試

  • 無人機、激光、傳感器領域供電和設計測試

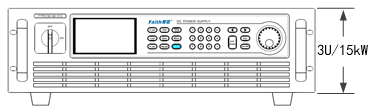

3U/15kW高功率密度

FTP9000系列提供了3U/15kW的高功率密度,具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓80V~2250V,電流510A~20A的組合,適合從設計到產品生產流程的每一個測試驗證環節。

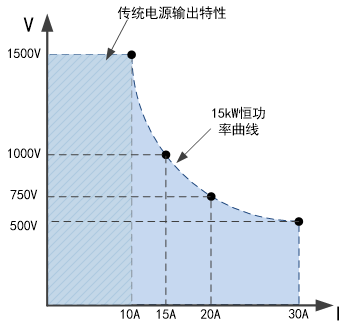

自動恒功率、寬范圍輸出

FTP9000系列電源擁有超過3倍寬范圍輸出量程,一臺電源可覆蓋更多應用,為用戶節省成本。

FTP9000系列恒功率范圍下提供更寬廣操作

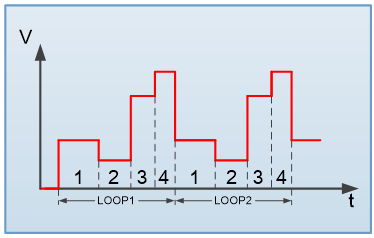

序列功能
FTP9000為用戶提供可針對供電中斷、瞬間跌落,以及模擬其他電壓、電流變化的序列編輯功能。FTP9000提供了10個序列文件,每個文件100步,支持循環、鏈接可方便實現復雜波形輸出。

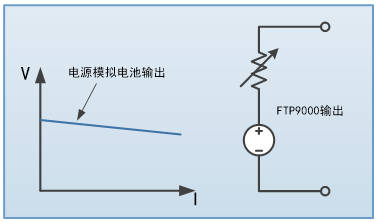

電池內阻模擬功能
FTP9000系列電源具備電池內阻模擬輸出功能,當電源輸出電流增大時輸出電壓可根據用戶預先設定內阻值進行調節。

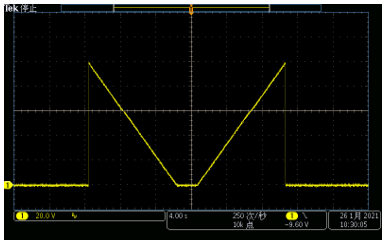

電壓緩升、緩降功能
FTP9000系列電源專為用戶設計了輸出電壓緩升、緩降功能。簡單易用,可實現電壓斜率范圍為:0.6mV/s~6kV/s。



CV、CC優先
當電源輸出接入感性或容性負載時會造成輸出電流或電壓一定程度的過沖,輕則觸發被測設備保護,嚴重的將直接導致被測設備損壞。FTP9000系列具備CV、CC輸出優先功能從而有效抑制輸出過沖及帶來的影響。



CV優先(高速建立電壓,電流超調)            CC優先(高速建立電流,電壓超調)

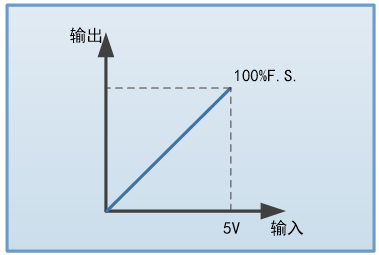

模擬編程功能

通過外部0~5V直流電壓信號控制電源的輸出額定電壓、額定電流、額定功率。模擬編程功能控制速率為每秒1000點。

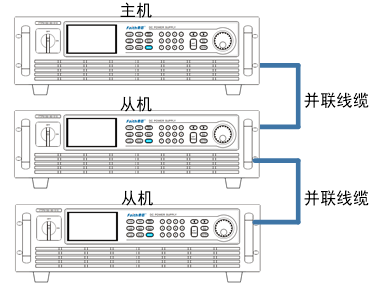

主從并機功能

FTP9000系列電源提供了主從并機方式,支持10臺同型號的電源進行并機操作,以便用戶實現更大功率擴展。并機操作時,從機自動復制主機的設定參數,實現自動均流。

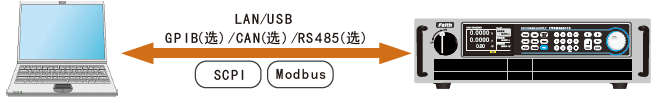

多接口與多協議

FTP9000系列配備多種通訊接口,同時支持SCPI與Modbus兩種通訊協議。用戶可以根據需求在菜單進行配置,這樣使得系統集成更加靈活。



電腦圖形化操作軟件

FTP9000系列提供了一款具有虛擬儀器功能的上位機軟件,可以實時讀取測試數據、生成圖像、導出報表、打印報告等,方便客戶使用。




訂購信息(更多型號不一一列出)

電壓型號電流功率電壓型號電流功率
80VFTP9050-80-170170A5kW200VFTP9150-200-210210A15kW
FTP9100-80-340340A10kWFTP9300-200-420420A30kW
FTP9150-80-510510A15kWFTP9450-200-630630A45kW
FTP9300-80-10201020A30kWFTP9600-200-840840A60kW
FTP9450-80-15301530A45kW---
FTP9600-80-20402040A60kW---
FTP9750-80-25502550A75kW---
FTP9900-80-30603060A90kW---
電壓型號電流功率電壓型號電流功率
300VFTP9060-300-7575A6kW400VFTP9150-400-120120A15kW
FTP9120-300-150150A12kWFTP9300-400-240240A30kW
FTP9180-300-225225A18kWFTP9450-400-360360A45kW
FTP9360-300-450450A36kWFTP9600-400-480480A60kW
FTP9540-300-675675A54kW---
FTP9720-300-900900A72kW---
FTP9900-300-11251125A90kW---
電壓型號電流功率電壓型號電流功率
500VFTP9060-500-4040A6kW800VFTP9060-800-2525A6kW
FTP9120-500-8080A12kWFTP9120-800-5050A12kW
FTP9180-500-120120A18kWFTP9180-800-7575A18kW
FTP9360-500-240240A36kWFTP9360-800-150150A36kW
FTP9540-500-360360A54kWFTP9540-800-225225A54kW
FTP9720-500-480480A72kWFTP9720-800-300300A72kW
FTP9900-500-600600A90kWFTP9900-800-375375A90kW
FTP9150-500-9090A15kWFTP9150-800-7575A15kW
FTP9300-500-180180A30kWFTP9300-800-150150A30kW
FTP9450-500-270270A45kWFTP9450-800-225225A45kW
FTP9600-500-360360A60kWFTP9600-800-300300A60kW
電壓型號電流功率電壓型號電流功率
1000VFTP9120-1000-4040A12kW1200VFTP9150-1200-4040A15kW
FTP9240-1000-8080A24kWFTP9300-1200-8080A30kW
FTP9360-1000-120120A36kWFTP9450-1200-120120A45kW
FTP9480-1000-160160A48kWFTP9600-1200-160160A60kW
電壓型號電流功率電壓型號電流功率
1500VFTP9120-1500-2525A12kW2250VFTP9180-2250-2525A18kW
FTP9180-1500-4040A18kWFTP9360-2250-5050A36kW
FTP9240-1500-5050A24kWFTP9540-2250-7575A54kW
FTP9360-1500-8080A36kWFTP9720-2250-100100A72kW
FTP9540-1500-120120A54kWFTP9900-2250-125125A90kW
FTP9720-1500-160160A72kW---
FTP9900-1500-200200A90kW---
